Jedna z wielu mutacji Philipsa (i Marantza) na bazie podobnej płyty, w oparciu o napęd CDM2/10

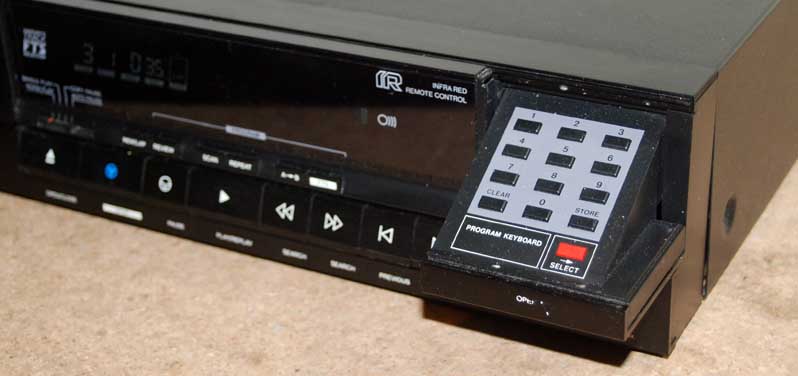

i słynny przetwornik TDA1541, wyjście coaxialne sprawia, że może służyć jako transport dla zewnętrznego DAC’a. Posiada min. możliwość sterowania pilotem, skanowanie płyty, wybór utworu i programowanie z odchylanej klawiaturki.

Philips cd 650

Philips cd 650

Poniżej krótki fotoreportaż z tuningu egzemplarza, który ktoś wcześniej modyfikował, wyposażając go w układ lampowy.

Philips cd 650
Tak było na starcie: płyta główna nie była modyfikowana, dodano tylko nowy zegar (z własnym zasilaczem) oraz układ lampowy. Przy okazji tych zmian, właściciel chciał dokonać wymiany TDA1541 na TDA1541A. Zakupił nowy układ:
TDA1541
Nie dość, że przysłano mu „zwykły” to jeszcze okazał się podróbką (oznaczenia sugerują, że wyprodukowany został w 36 tygodniu 2005 roku, tymczasem jego produkcję zakończono wiele lat wcześniej). Efektem jego zainstalowania był dym z rezystorów w zasilaniu.
To już kolejny taki przypadek, z którym się spotykam (identycznie było z zakupionymi z Chin, za pośrednictwem ebay). Niestety, przy zakupach tego TDA trzeba uważać.

Philips cd 650
Płyta główna od spodu – widać trochę niedbale zrobiony non oversampling.

Philips cd 650
Ta sama płyta, po „porządkach” i uzupełnieniach.

Philips cd 650
Widok od strony elementów. Wymieniono już kondensatory w zasilaniu (Panasnic FC, Rubycon ZL, Oscon, Nichicon), w miejsce starych OPA wlutowano precyzyjne podstawki.

Philips cd 650
Zasilacz clocka umocowany był tylko na jednej śrubie, dodano więc dodatkowy wspornik zabezpieczający.

Philips cd 650
A oto i sam zegar – MKII z MRelektronik.

Philips cd 650
W tym egzemplarzu wymieniono oryginalny TDA1541 na TDA1541A.

Philips cd 650
Odtwarzacz w trakcie pierwszych odsłuchów. Po prawej widać uporządkowany (i nieco przerobiony w stosunku do stanu pierwotnego) tor lampowy. W podstawki pod OPA włożone zostały BurrBrown 2604.

Philips cd 650

W tym egzemplarzu zmodyfikowano:
- zasilanie główne – wymiana kondensatorów elektrolitycznych na lepszej jakości (w niektórych przypadkach zmieniono także wartość),
- zasilanie DAC wymiana kondensatorów elektrolitycznych (OS-CON),
- zasilanie OPA – nowe kondensatory (Rubycon ZL),
- kondensatory w zasilaniach zostały zbocznikowane odkłócającymi 100nF Wima,
- wymiana-zwiększenie wartości kondensatorów wokół TDA1541A (14 sztuk)
- wzmacniacze OPA – wylutowano fabryczne, a w ich miejsce wlutowano podstawki precyzyjne, dzięki którym możliwy jest dobór najbardziej odpowiednich OPA,
- wymieniono kondensatory wyjściowe (Nichicon Muse+Wima),
- dodano jednolampowy stopień wyjściowy, dla którego sygnał pobrano po pierwszym OPA (pracuje jako przetwornik I/U),
- oraz szereg innych poprawek.


Możliwość korzystania z CZTERECH wyjść (lampy, OPA, OPA+filtr i digi out)
oraz łatwa wymiana (dobór) wzmacniaczy operacyjnych sprawiają,
że odtwarzacz ma w sobie ogromny, audiofiliski potencjał.
